煙道通風電動蝶閥1000*500的工作原理及應用案例

[ 2025-10-23 ]

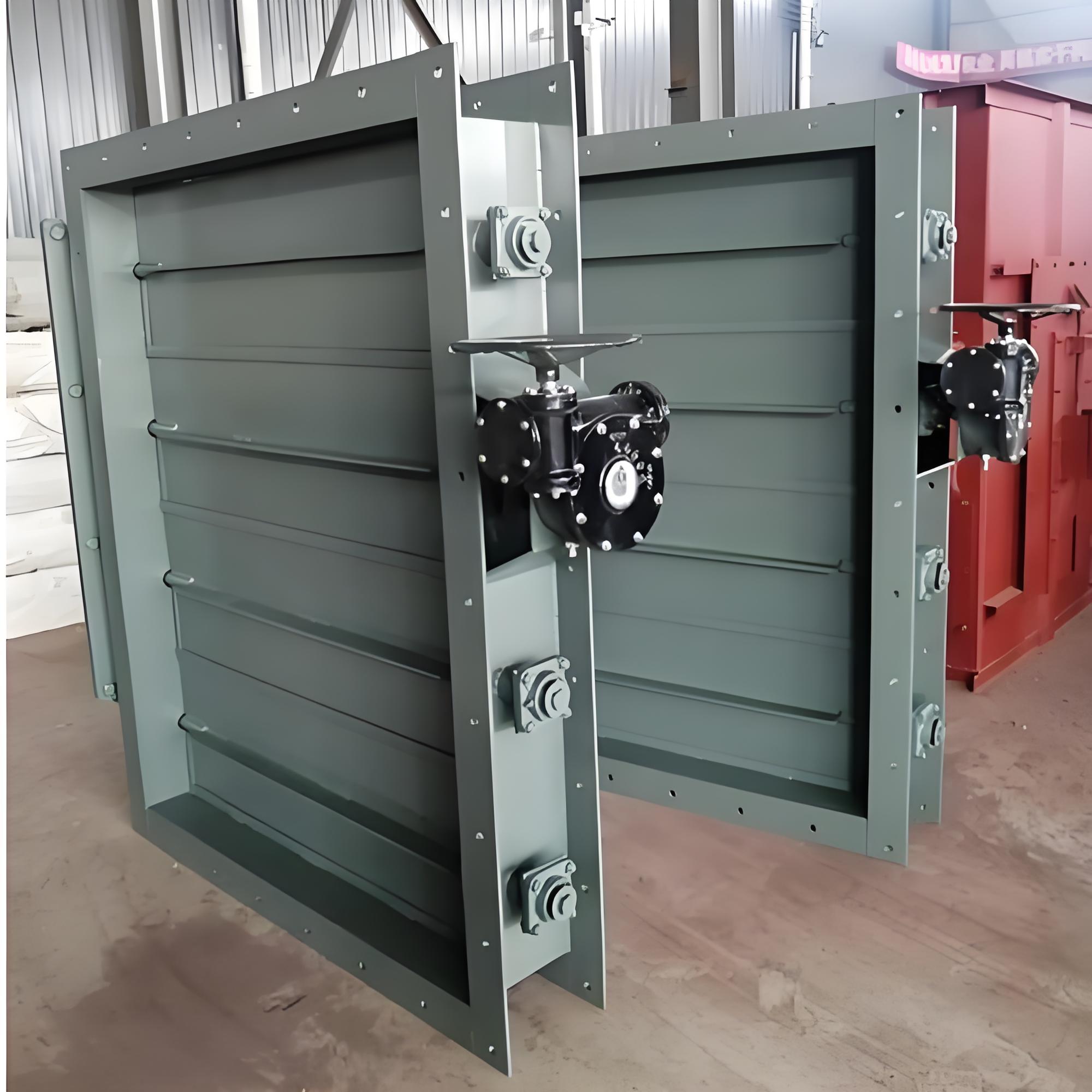

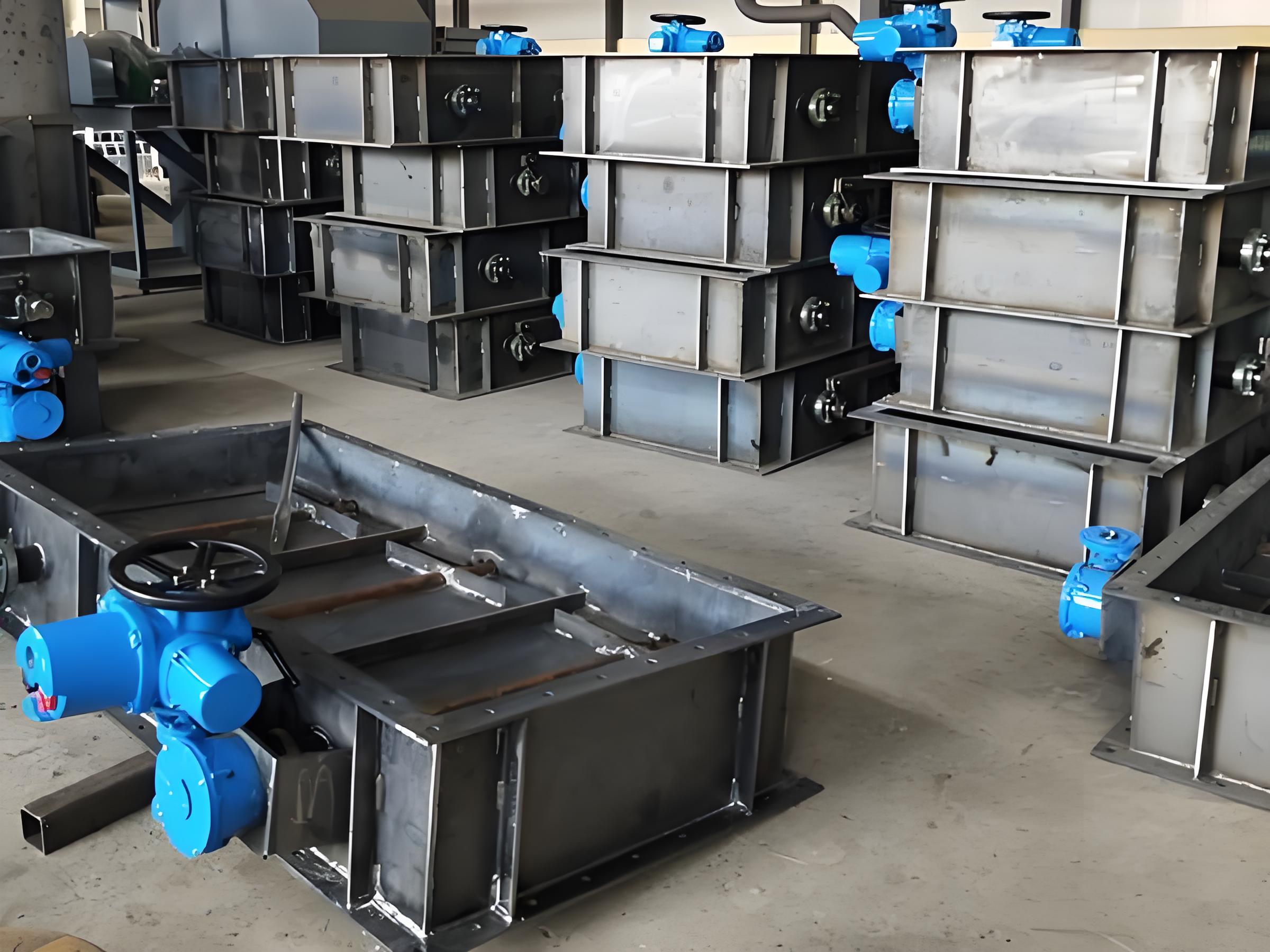

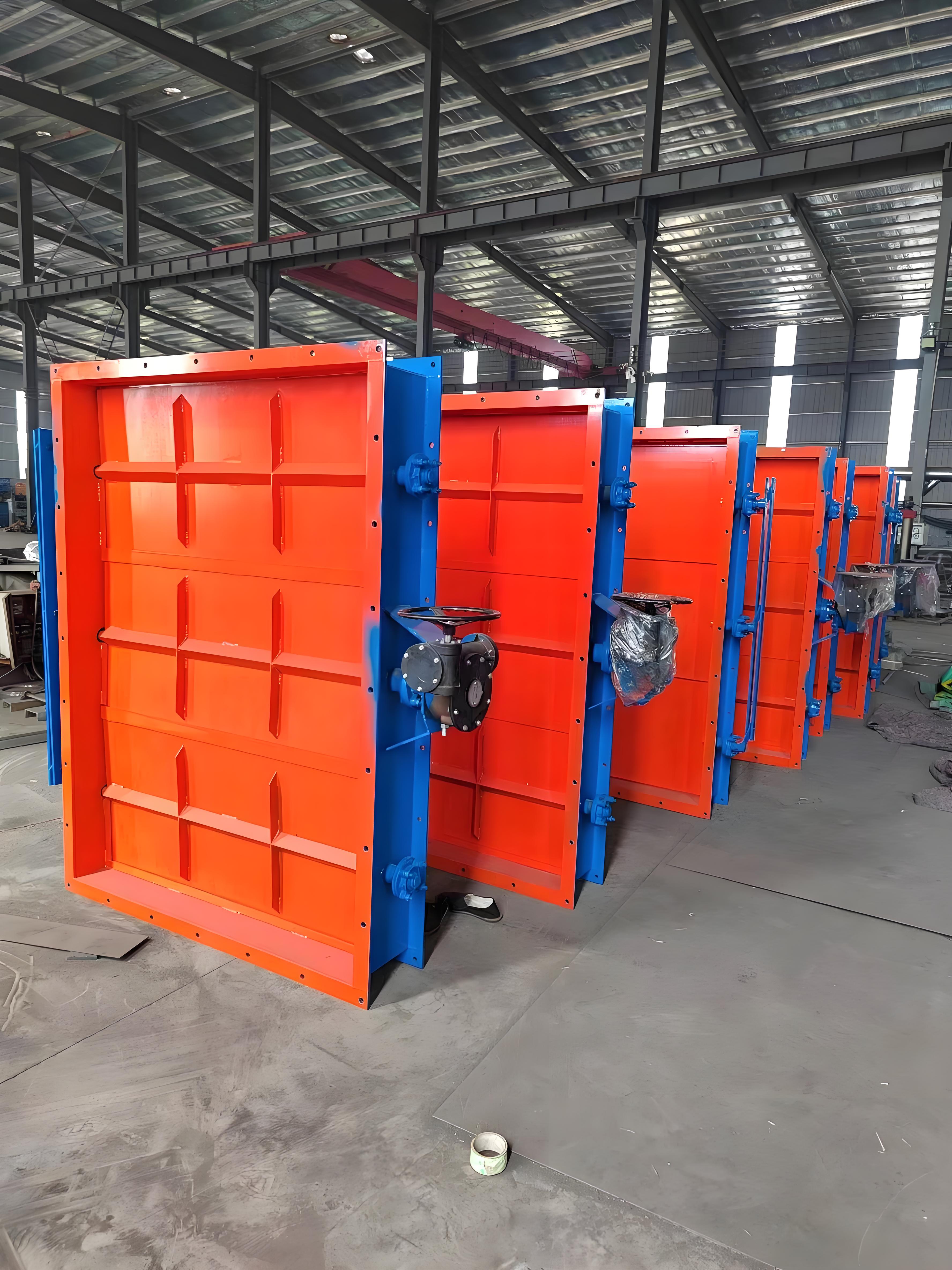

煙道通風電動蝶閥1000*500的工作原理及應用案例。電動蝶閥是一種通過電動執行機構來驅動蝶閥閥板旋轉，從而實現對流體通道開啟、關閉或調節的閥門裝置。其尺寸為1000*500毫米，適用于大型煙道通風設備，能夠在工業領域中高效地對氣流進行精準控制。該裝置的核心組件包括閥體、閥板、電動執行機構和密封系統。通過電動執行機構接收控制信號，實現角度精準調節，閥門開度可以根據需求自動調整，從而控制流量大小。

電動蝶閥的工作原理基于旋轉閥板改變通道截面積來調節氣流。首先，控制中心發出開關或調節信號，電動執行機構接收指令并驅動閥桿旋轉。當閥板與氣流方向平行時，達到最大通流狀態；當閥板與氣流方向垂直時，氣流被完全阻斷。此外，優質的密封結構能夠有效防止泄漏，確保系統運行的可靠性和能源效率。

煙道通風電動蝶閥廣泛應用于各種工業場景，如電廠、化工、鋼鐵、水泥等行業。例如，在某火力發電廠的余熱回收煙道系統中，安裝了多臺1000*500規格的電動蝶閥，用于調節鍋爐排煙的流量和溫度。通過與DCS控制系統聯動，能夠?qū)崟r(shí)根據煙氣溫度變化自動調節閥門開度，提高熱能利用效率，降低排放污染。
