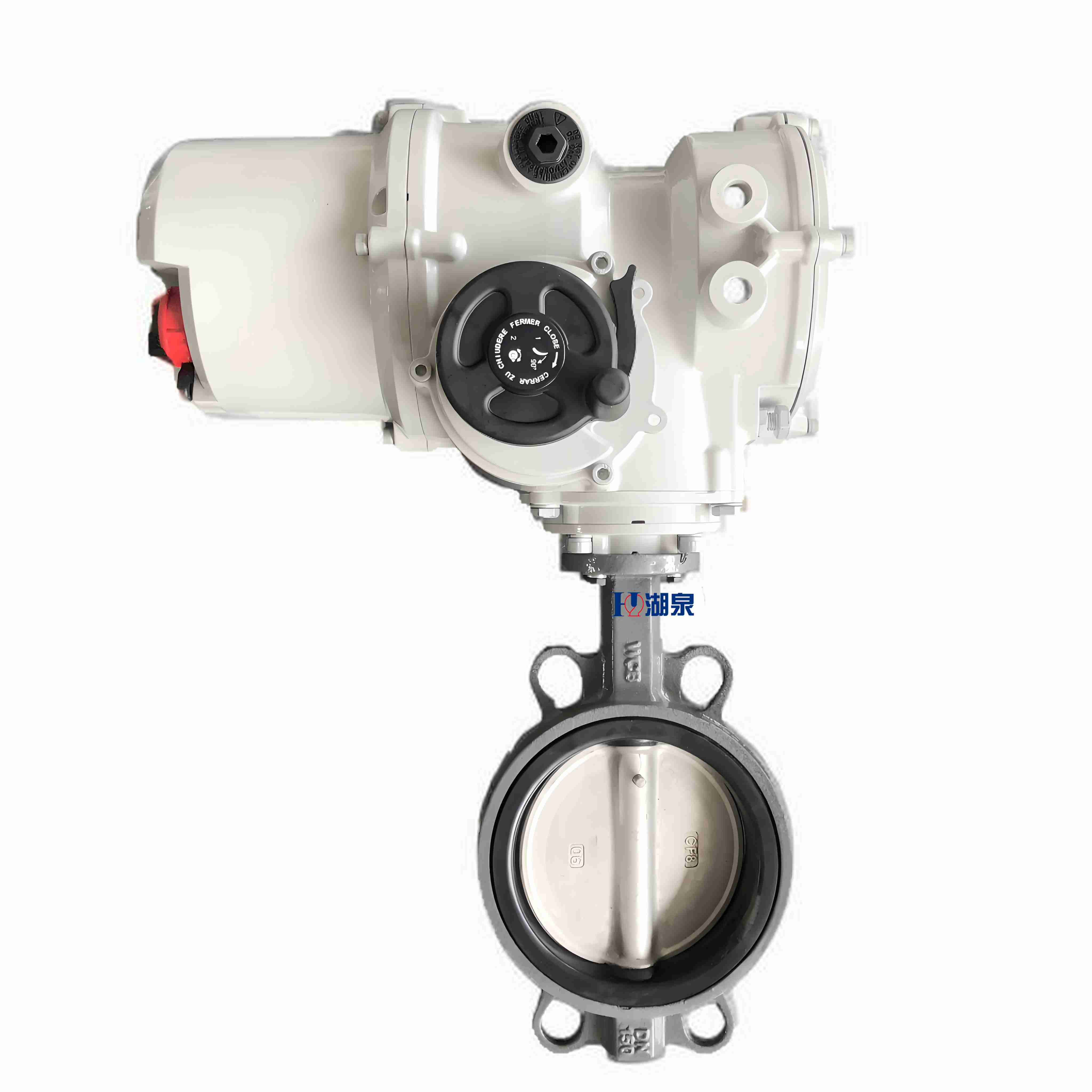

產品名稱：對夾式電動蝶閥d971X-10Q DN65廠家報價[ 2024-09-04 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、對夾式電動蝶閥d971X-10Q DN65廠家報價介紹
上海湖泉閥門集團有限公司電動對夾式蝶閥是一種通過電動執行器驅動蝶板旋轉，實現對管道中介質流量進行截斷、調節或切斷的閥門。是一種廣泛應用于管道系統中的閥門，具有結構簡單、操作方便、體積小、重量輕、性能穩定等優點。它通常由閥體、閥板和電動執行器組成，是一種廣泛應用于各種工業領域的閥門，具有結構簡單、體積小、重量輕的特點。它的工作原理是通過電動執行器帶動閥桿旋轉，進而驅動蝶板在閥體內旋轉。蝶板的旋轉角度決定了閥門通道的大小，從而實現對介質流量的調節或切斷。當蝶板旋轉至90°時，閥門達到最大開度；旋轉至0°時，閥門處于全關狀態。這種閥門采用對夾式結構，整體結構緊湊，重量輕，便于安裝和運輸。電動執行器響應迅速，能夠迅速驅動蝶板旋轉，實現閥門的快速開啟和關閉。此外，對夾式電動蝶閥通常采用高質量的密封材料，如橡膠、聚四氟乙烯等，確保閥門在關閉狀態下具有良好的密封性能，防止介質泄漏。這種閥門適用于多種介質和工況條件，如液體、氣體、蒸汽等，廣泛應用于建材、冶金、礦山、電力、化工等行業。在選型時，需要根據實際工況條件（如介質性質、溫度、壓力等）來選擇合適的電動對夾式蝶閥。同時，還需要考慮閥門的流量特性、控制方式以及電動執行器的性能參數，確保閥門的正確安裝和使用‌。

二、對夾式電動蝶閥d971X-10Q DN65優點
1、結構簡單‌：由少數幾個零件組成，易于維護和保養。
2‌、體積小、重量輕‌：便于安裝和運輸，節省空間。
‌3、快速啟閉‌：只需旋轉90°即可快速啟閉，操作簡單。 ‌
4、良好的流體控制特性‌：通過電動執行器的精確控制，可以實現蝶板旋轉角度的精確調節，從而實現對介質流量的精確控制。
5‌、廣泛的應用領域‌：適用于多種介質和工況條件，廣泛應用于建材、冶金、電力、化工等行業。

三、對夾式電動蝶閥d971X-10Q DN65優點
對夾式電動蝶閥的技術參數包括公稱通徑、公稱壓力、使用溫度范圍等。‌
‌公稱通徑‌（DN）通常在DN50mm至DN300mm之間，有的產品公稱通徑范圍更廣，達到DN50mm至DN2000mm‌12。
‌公稱壓力‌（PN）一般在PN10MPa至PN16MPa之間，具體到某些型號如D971X電動對夾蝶閥，公稱壓力有0.6MPa、1.0MPa、1.6MPa‌2。
‌使用溫度范圍‌通常在-29℃至300℃之間，具體到某些材質如氟橡膠，使用溫度可以達到-20℃至200℃‌2。
此外，電動對夾式蝶閥的驅動方式包括蝸輪傳動、電動、氣動，電源要求為AC110V、220V、380V/DC24V、220V，輸出力矩在50N·m至2000N·m之間，適用于多種介質如水、空氣、天然氣、油品及弱腐蝕性流體‌23。電動對夾式蝶閥的設計考慮了廣泛的工業應用需求，包括但不限于冶金、電力、石油化工、給排水和市政建設等領域，作為調節流量和切斷流體的裝置使用。這些閥門具有良好的耐腐蝕性和較長的使用壽命，確保了在各種工業環境中的可靠性和安全性‌。

DN	L	H	H1	A	B	0.6MPa		1.0MPa		1.6MPa
DN	L	H	H1	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	306	180	200	110	4-14	125	4-18	125	4-18
65	46	70	321	180	200	130	4-14	145	4-18	145	4-18
80	46	83	346	180	200	150	4-18	160	8-18	160	8-18
100	52	105	387	180	200	170	4-18	180	8-18	180	8-18
125	56	115	411	180	200	200	8-18	210	8-18	210	8-18
150	56	137	447	270	280	225	8-18	240	8-22	240	8-22
200	60	164	572	270	280	280	8-18	295	8-22	295	8-22
250	68	206	646	270	280	335	12-18	350	12-22	355	12-26
300	78	230	738	380	420	395	12-22	400	12-22	410	12-26
350	78	248	761	380	420	445	12-22	460	16-22	470	16-26
400	102	289	877	450	470	495	16-22	515	16-26	525	16-30
450	114	320	938	480	490	550	16-22	565	20-26	585	20-30
500	127	343	993	480	490	600	20-22	620	20-26	650	20-33
600	154	413	1131	480	490	705	20-26	725	20-30	770	20-36
700	165	478	1476	640	660	810	24-26	840	24-30	840	24-36
800	190	525	1533	640	660	920	24-30	950	24-33	950	24-39
900	203	585	1655	750	860	1020	24-30	1050	28-33	1050	38-39
1000	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42
1200	254	755	1995	850	900	1340	32-33	1380	32-39	1390	32-48
