產品名稱：dn80鑄鋼法蘭電動閘閥[ 2022-08-25 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

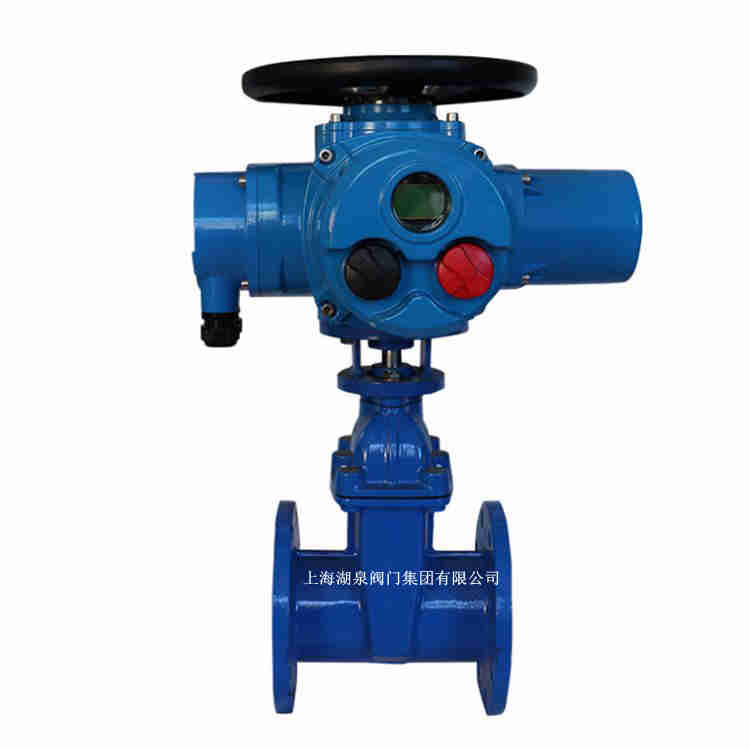

一、dn80鑄鋼法蘭電動閘閥產品介紹
上海湖泉閥門集團有限公司dn80鑄鋼法蘭電動閘閥是由閘閥閥體配用多回轉式電動執行器,使閥板作上下直線運動,實現遠程控制閥位開關,方便快捷，該產品適用于切斷或接通管路介質，免費提供鑄鋼電動法蘭閘閥、鑄鋼電動法蘭閘閥價格、鑄鋼電動法蘭閘閥報價,歡迎來電咨詢,鑄鋼電動法蘭閘閥廠家盡在上海湖泉閥門供應商!二、dn80鑄鋼法蘭電動閘閥執行標準
設計與制造 結構長度 浩蘭尺寸 壓力一 溫鷹 試驗一檢驗 GB12235 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092 三、dn80鑄鋼法蘭電動閘閥性能規范
公稱壓力(MPa) 試驗壓力(MPa) 殼體 密封(液) 密封(氣) 上密封 Z941H-1.6C 2.4 1.76 0.6 1.76 Z941H-2.5C 3.8 2.75 0.6 2.75 Z941H-4.0C 6.0 4.4 0.6 4.4 Z941H-6.4C 9.6 7.04 0.6 7.04 Z941H-10.0C 15.0 11.0 0.6 11.0 Z941H-16.0C 24.0 17.6 0.6 17.6 四、dn80鑄鋼法蘭電動閘閥適用范圍
殼體材料 適用介質 適用溫度（℃） 碳素鋼(C型) 水、蒸汽、油品 ≤425 鉻鎳鈦鋼(P型)304 硝酸類 ≤200 鉻鎳鉬鈦鋼(R型)316 醋酸類 ≤200 鉻鉬鋼(I型) 水、蒸汽、油品 ≤550
公稱通徑DN（in） 主要外形尺寸及連接尺寸（mm） 電動裝置型號 L D D1 D2 b f z-Φd H Z940、Z941、Z942 40 200 145 110 85 16 3 4-Φ18 595 ZB15 50 250 160 115 100 16 3 4-Φ18 653 ZB15 65 265 180 145 120 18 3 4-Φ18 665 ZB15 80 280 195 160 135 20 3 8-Φ18 725 ZB15 100 300 215 180 155 20 3 8-Φ18 787 ZB15 125 325 245 210 185 22 3 8-Φ18 806 ZB20 150 350 280 240 210 24 3 8-Φ23 955 ZB20 200 400 335 295 265 26 3 12-Φ23 1105 ZB40 250 450 405 355 320 30 3 12-Φ25 1343 ZB40 300 500 460 410 375 30 3 12-Φ25 1516 ZC45 350 550 520 470 435 34 4 16-Φ25 1678 ZC45 400 600 580 525 485 36 4 16-Φ30 1849 ZC90 450 650 640 585 545 38 4 20-Φ30 1937 ZC90 500 700 705 650 608 42 4 20-Φ34 2234 ZC120 600 800 840 770 718 46 5 20-Φ41 2432 ZC180 700 900 910 840 788 48 5 24-Φ41 2489 ZC250 800 1000 1020 950 898 50 5 24-Φ41 2643 ZC350 900 1100 1125 1050 998 52 5 28-Φ41 2945 ZC500 1000 1200 1255 1170 1110 54 5 28-Φ42 3083 ZC500 1200 1350 1485 1390 1325 56 5 32-Φ48 3382 ZC800 1400 1500 1685 1590 1525 58 5 36-Φ48 3718 ZC1000
