產品名稱：電動蝶閥法蘭硬密封[ 2020-04-29 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、電動蝶閥法蘭硬密封產品詳情
我公司生產的電動蝶閥法蘭硬密封結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，具有操作方便、性能可靠、系長壽命、節能型，還具有抗老化、搞輻照、經久耐用、壽命長、耐高溫高壓應用范圍廣等特點。蝶閥被廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業。
二、電動蝶閥法蘭硬密封產品特點
1、具有補償性、零泄漏、體積小、重量輕、操作輕巧、便于安裝。
2、可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。
3、可適用于各種介質，并可進行襯里防腐。
4、靈活方便，省力節能。
5、其密封性能可靠，達到無泄漏。
6、耐高壓、耐腐蝕、耐磨損、使用壽命長。三、電動蝶閥法蘭硬密封執行標準
設計規范：GB/T 12238
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：JB/T 9092,GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220四、電動蝶閥法蘭硬密封主要零部件材料
零件名稱 材料 閥體 WCB、合金鋼、不銹鋼、QT4500 蝶板 WCB、合金鋼、不銹鋼、QT4500 閥軸 2Cr13不銹鋼、合金鋼 密封圈 不銹鋼圈 填料 柔性石墨 五、電動蝶閥法蘭硬密封產品選型注意事項
1、提供使用參數（公稱通徑、.公稱壓力、溫度、閥體、閥芯材料）。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司經營部訂購。
3、如果使用在非常重要的場合，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
六、電動蝶閥法蘭硬密封主要外形尺寸
公稱壓力 PN0.6 DN(mm) L D D1 D2 B F Z-d M H H1 H2 50 108 140 110 90 16 3 4-14 M12 50 200 75 80 114 190 150 128 18 3 4-18 M16 50 226 98 100 127 210 170 148 18 3 4-18 M16 50 250 130 125 140 240 200 178 18 3 8-18 M16 50 295 165 150 140 265 225 202 20 3 8-18 M16 55 315 175 200 152 320 280 258 22 3 8-18 M16 60 380 220 250 165 375 335 312 24 3 12-18 M16 65 405 250 300 178 440 395 365 24 4 12-22 M20 65 480 300 350 190 490 445 415 24 4 12-22 M20 70 545 330 400 216 540 495 465 24 4 16-22 M20 70 550 360 450 222 595 550 520 24 4 16-22 M20 95 620 380 500 229 645 600 570 26 4 20-22 M20 100 680 410 600 267 755 705 670 30 5 20-26 M24 105 750 460 700 292 860 810 775 26 5 24-26 M24 105 820 530 800 318 975 920 880 26 5 24-30 M27 110 910 610 900 330 1075 1020 980 26 5 24-30 M27 120 930 640 1000 410 1175 1120 1080 26 5 28-30 M27 120 980 720 1200 470 1405 1340 1295 28 5 32-33 M30 140 1220 820 1400 530 1630 1560 1510 32 5 36-36 M33 160 1310 930 1600 600 1830 1760 1710 34 5 40-36 M33 180 1460 980 1800 670 2045 1970 1920 36 5 44-39 M36 180 1560 1090 2000 760 2265 2180 2125 38 5 48-42 M39 190 1670 1190

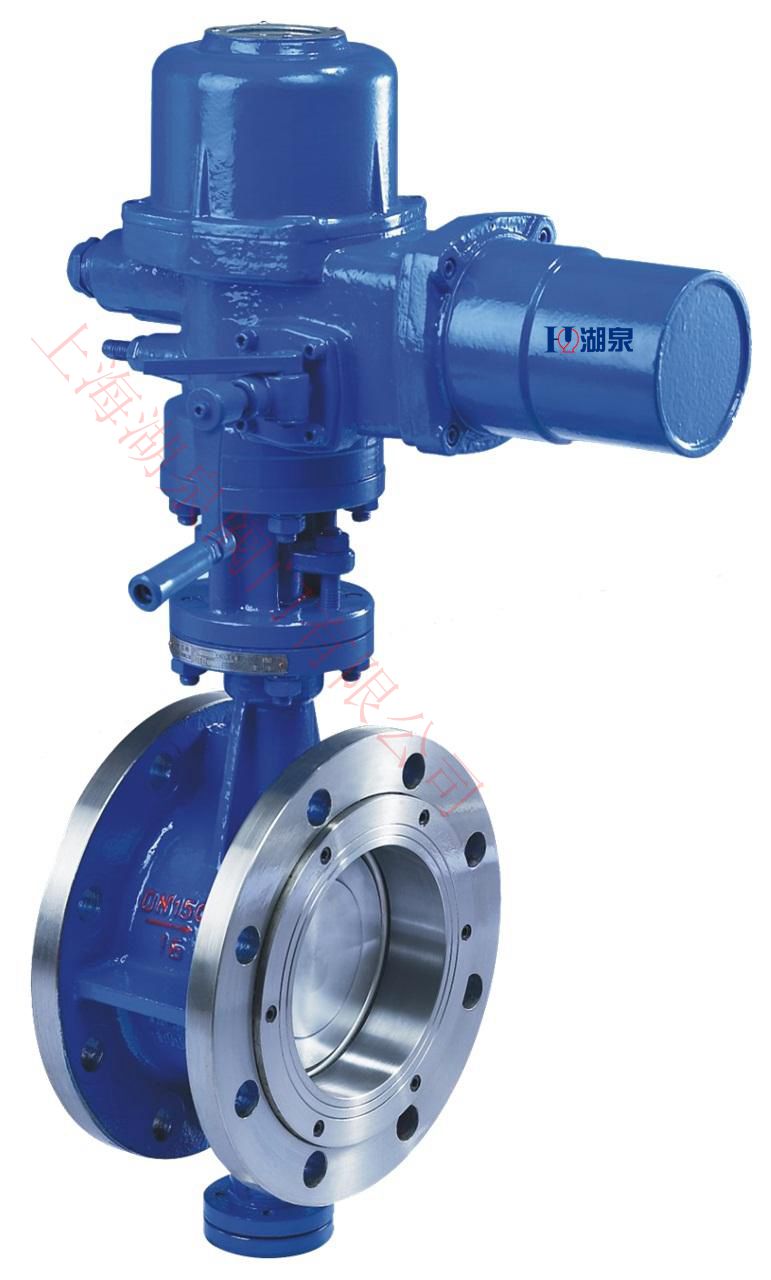

七、電動蝶閥法蘭硬密封產品圖
