產品名稱：手動刀閘閥Z73 H-PN1.0MPa|DN450供氣管道[ 2024-09-12 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

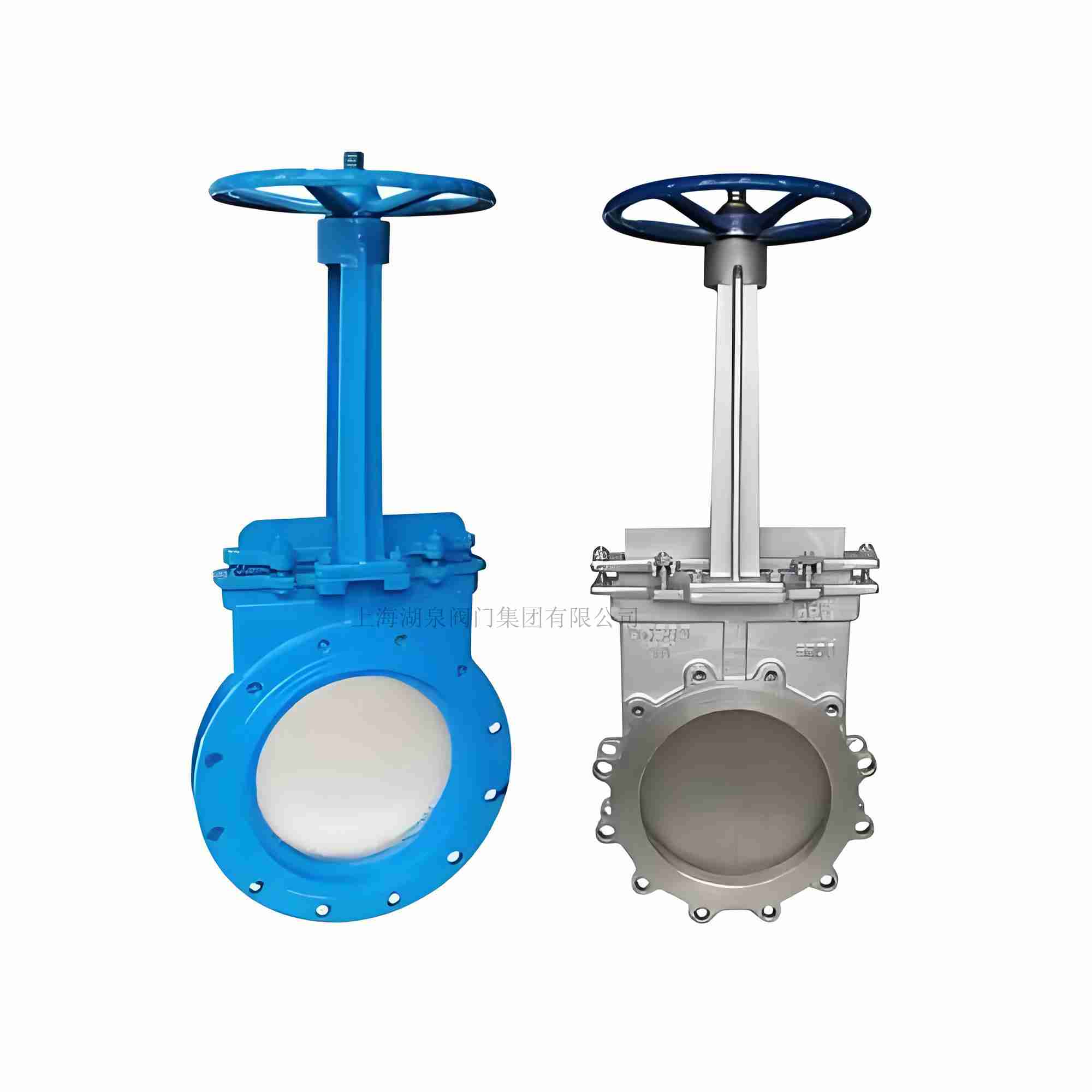

一、手動刀閘閥Z73 H-PN1.0MPa|DN450供氣管道介紹

上海湖泉閥門集團有限公司Z73手動刀型閘閥‌是一種適用于全開和全關的設備，具有結構緊湊、設計合理、閥門剛性好、通道流暢、流阻系數小等優點。它還具備密封可靠、操作輕便靈活的特性。Z73手動刀型閘閥適用于紙漿、污水、煤漿、灰、渣水混合物等介質。其工作壓力為1.0MPa，工作溫度范圍為≤100℃，并且可以在-20℃-200℃的介質溫度范圍內正常工作。該閥門的主要零部件材質包括不銹鋼、碳鋼、灰鑄鐵等，確保了閥門的耐用性和可靠性。閥體材料可選WCB、304、316等，以適應不同的工作條件和介質特性。此外，Z73手動刀型閘閥的密封面采用特殊設計，減少了磨擦，使得閥門經久耐用，同時提高了密封性能?？偟膩碚f，Z73手動刀型閘閥因其優異的性能和廣泛的應用領域，成為工業領域中不可或缺的設備之一‌。

二、手動刀閘閥Z73 H-PN1.0MPa|DN450供氣管道優點

1、超短結構長度，節省材料，可使管路系統整體重量大大減輕。
2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。
3、閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封瀉漏。
4、上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活。
5、閘板具有閘刀的功能，能有效的閘斷介質中各類雜物。
6、如采用硬密封不銹鋼材質，閥瓣做噴焊處理的話，可以很好的擴展閥門對溫度,壓力的要求。

三、手動刀閘閥Z73 H-PN1.0MPa|DN450供氣管道性能

1、公稱壓力(Mpa) 殼體試驗(Mpa) 密封試驗(Mpa)1.0 1.6 1.5 2.4 1.1 1.8

2、工作溫度 ≤900℃

3、適用介質 :紙漿、污水、煤漿、灰、渣水混合物

4、主要零部件:伐體、伐蓋閘板閥桿密封面

5、材質：有不銹鋼、碳鋼、灰鑄鐵碳鋼、不銹鋼不銹鋼橡膠、四氟、不銹鋼、硬質合金等

四、手動刀閘閥Z73 H-PN1.0MPa|DN450供氣管道材質

體、蓋	閘閥	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	295	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	410	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
	600	154	840	770	720	1450	20-M36	600	550
	700	165	910	840	788	1700	24-M36	600	820
	800	190	1025	950	898	2000	24-M36	680	950
	900	203	1125	1050	998	2300	28-M36	680	1020
	1000	216	1255	1170	1110	2500	28-M42	700	1120
	1200	254	1485	1390	1325	2800	32-M48	800	1480
