產品名稱：z941h-16-400不銹鋼電動刀型閘閥[ 2021-07-13 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、z941h-16-400不銹鋼電動刀型閘閥產品概述

湖泉電動刀閘閥主要運用于火力發電企業的粉煤灰氣力輸送系統中，它具有密封性能好、耐磨性強、啟動負荷小、卡灰及積灰現象少、使用壽命長的特點。采用耐磨陶瓷制作密封副(閘板及閥座均采用耐磨結構陶瓷)，耐沖刷，耐磨性好。閘板伸出閥腔，不會因介質塞滿閥腔而影響閘板的開關。自緊密封結構，相比普通刀型閘閥，密封性能有較大提升。適用于礦漿、煤粉、渣水混合物、顆粒物料等介質的截?cái)啵S護簡單，使用壽命較長。

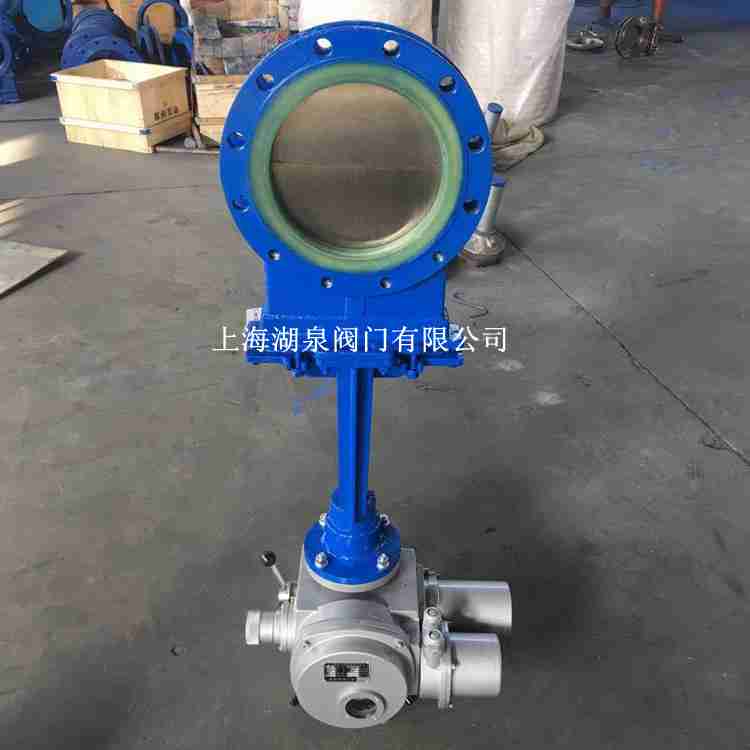

z941h-16-400不銹鋼電動刀型閘閥

二、z941h-16-400不銹鋼電動刀型閘閥產品特點

1、刀型閘閥機械強度高耐磨性能好，結構緊湊可任意角度安裝。
2、刀型閘閥可防止固體顆粒對密封面的沖刷、磨損，保證閥門密封的持久有效。
3、可作刮灰板，即使在落灰情況下也關閉自如。

三、z941h-16-400不銹鋼電動刀型閘閥零部件材料

序號	名稱	材料	序號	名稱	材料
1	閥座	結構陶瓷	7	連接架	WCB
2	閥體	WCB	8	支架	WCB
3	閥板	不銹鋼+結構陶瓷	9	螺母	25#
4	填料	柔性石墨	10	連接盤	WCB
5	填料壓蓋	WCB	11	電動裝置	成品件
6	鎖軸	2Cr13	12

公稱壓力	DN	L	D1	D2	H	A	B	C	D	N-Φ	電裝型號
0.6 MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	255	280	850	215	125	363	197	8-M16	DZ15
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	277	16-M20	DZ45
	500	114	568	600	1800	240	235	437	277	16-M20	DZ60
